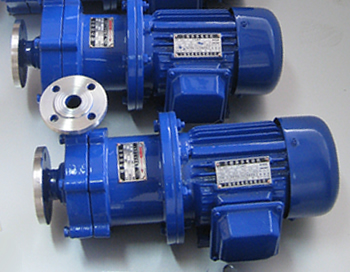

CQ型不锈钢磁力泵
CQ型不锈钢磁力泵,用于石油、化工、制药、电镀、环保、水处理、国防等部门,是输送易燃、易爆、有毒和贵重液体的理想设备

一、概 述
   CQ不锈钢磁力泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵,当原动机带动外磁钢转子时,通过磁场的作用驱动内磁钢转子同步旋转,而内磁钢转子和叶轮连成一体,从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内,所以磁力泵是一种全封闭、无泄漏的泵型。
   在石油、化工、制药、电子等众多领域,越来越多的厂家,对其输送的介质都要求无泄漏的工艺环境,迫切需要选择理想的泵型,我公司生产的CQ系列磁力泵生产新技术、新材料、新工艺,隔离套、叶轮等部件易损坏的技术难题。CQB、IMD、CQ、CQF系列磁力泵经过使用单位长时间的生产性连续运行考验。

二、用 途
CQ系列不锈钢磁力泵的过流部件采用不锈钢(304、316、316L)制成,广泛应用于石油、化工、制药、电镀、环保、水处理等,输送易燃、易爆、有毒和贵重液体的理想设备,是创建无泄漏、无污染文明车间。适用温度:-20℃~100℃。

三、磁力泵防漏设计
    以静密封取代动密封,利用磁力耦合间接驱动,消除了滴漏的烦恼,不污染使用场地。消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。

四、操作原理
    驱动装置采用主动磁铁联轴器直接装在电机轴上,泵室完全封闭,通过磁力偶合间接驱动转子组合上的叶轮旋转。

五、性能参数表

型号
软管式接口
流量 (m3/h)
扬程
(m)
电机功率(KW)
电压V
进口
出口
14CQ-5
14
10
1.2
5
0.12
220/380
16CQ-8
16
12
1.5
8
0.18
220/380
20CQ-12
20
12
3
12
0.37
220/380
25CQ-15
25
20
6.6
15
1.1
380
32CQ-15
32
25
6.6
15
1.1
380
32CQ-25
32
25
6.6
25
1.1
380
40CQ-20
40
32
10.8
20
2.2
380
40CQ-32
40
32
12
32
4
380
50CQ-25
50
40
14.4
25
4
380
50CQ-32
50
40
13.2
32
4
380
50CQ-50
50
32
7.8
50
5.5
380
65CQ-25
65
50
16.8
25
5.5
380
65CQ-32
65
50
27
32
7.5
380
80CQ-32
80
65
51
32
11
380
50CQ-50
80
65
51
50
15
380
100CQ-32
100
80
60
32
15
380
100CQ-50
100
80
60
50
18.5
380
